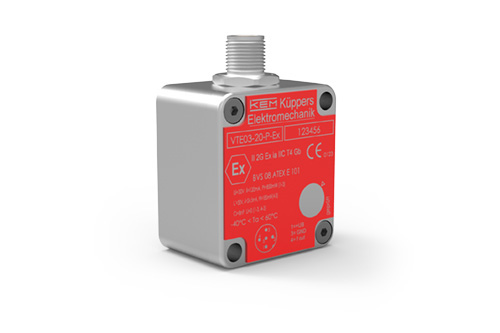

单通道载频式脉冲放大器(VTE 03)

单通道传感器,可直接安装在所有的ZHM和LFM上

载频式传感器检测KEM流量计的转速。每个通过的齿都会被传感器无接触检测到,并在输出端产生一个脉冲。因此,每个脉冲会对应一个固定的容积,其频率就会对应于体积流量。有推挽式输出或NAMUR输出的版本可供使用(也可选NPN集电极开路)。

VTE 03是直接旋拧连接的。可适用于所有的ZHM(齿轮流量计)和LFM(微小流量计)。

技术数据

  • 电压:UB: +5 至 30 VDC,可调节,根据版本而定
  • 静态电流:IR < 1 mA
  • 频率范围:0.5 到 5000 Hz,视流量计而定
  • 环境温度:-40°C 至 +80°C [-40°F至+176°F],视版本而定
  • 介质温度:-40°C 至 +80°C [-40°F至+176°F]
  • 输出信号:推挽式输出,NPN集电极开路(可选) 或者 NAMUR输出
  • 防爆认证:
    • ATEX: II 2G Ex IIC T4 Gb
    • IECEx: Ex ia IIC T4 Gb
    • cCSAus:
      • Class I, Div. 1, Groups A, B, C, D; T4
      • Ex ia IIC T4 Ga
      • Class I, Zone 0 AEx ia IIC T4 Ga
