- 可编程的控制输入
可传输瞬时流量、累积流量、密度或温度 - 对ESTA应用程序的支持
经济版 - 可与TRD8001远程显示器一起使用
简洁的仪表配置 - RS485 (Modbus RTU)和USB接口
易于连接的TRICOR组态工具

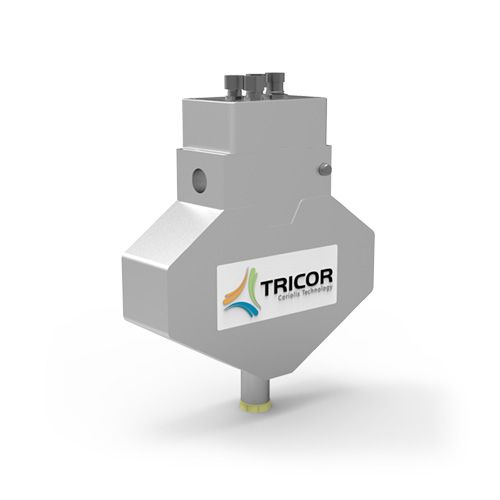

TRICOR CLASSIC系列 / TCE 6000 科氏力流量变送器
TCE 6000质量流量变送器可以很好地应用于ESTA应用(高速旋杯静电自动喷涂)。可用的输出方式包括模拟电流输出、脉冲/频率输出(0.5到10,000 Hz)和状态输出。可选择RS485或HART®接口。可与TRD8001远程显示器一起工作。
| 通用参数 | |
| 电源 | 24 V DC, ±20 % |
| 编程界面 | 通过 TRD 8001 或者通过 interface |
| 通讯接口 | RS485, USB (option) |
| 电磁兼容性(EMC) | 通过 EN 61000-6-4 和 61000-6-2 |
| 功耗 | max. 4 W |
| 电气连接 | M12 接头 |
| 外壳材料 | 铸铝 |
| 防护等级 | IP65 |
| 温度 | 环境温度: -40 °F … +158 °F (-40 °C … +70 °C) |
| 储存和运输温度: -40 °F … +176 °F (-40 °C … +80 °C) | |
| 模拟输出 | |
| 电流输出 | 4 … 20 mA passive |
| 分辨率 | 14 bit |
| 线性 | ±0.05 % （满量程） |
| 温度漂移 | 0.05 % per 10 K |
| 负载 | < 800 Ω |
| 输出值 | 可编程: 瞬时流量，累积流量，密度，温度 |
| 脉冲输出 | |
| 频率范围 | 0.5 – 10,000 Hz |
| (for ESTA (OPTV receiver) 0.5 – 5,000 Hz | |
| 输出信号 | 主动式推挽输出 |
| 可选: 隔离光脉冲输出 | |
| 输入和输出状态 | |
| 状态输出 | 推挽式输出(可选) |
| (in TOTAL mode: 0.5 – 100 Hz) | |
| 控制输入 | 可编程 (标准: 1 input/可选: 2 inputs) |
| 可选: 隔离光脉冲输入 | |
| 防爆认证 | |
| ATEX (Exn): | Zone 2: II 3G Ex nA IIC T2…T4 Gc |
| Only if powered by an SELV supply. | |
| 电磁兼容性(EMC) | EN 61000-6-4, EN 61000-6-2 |
注意: 对于流量计的参数设定，可以使用接口。
前提条件: 在主动ESTA运行期间不允许参数设置。
前提条件: 在主动ESTA运行期间不允许参数设置。
