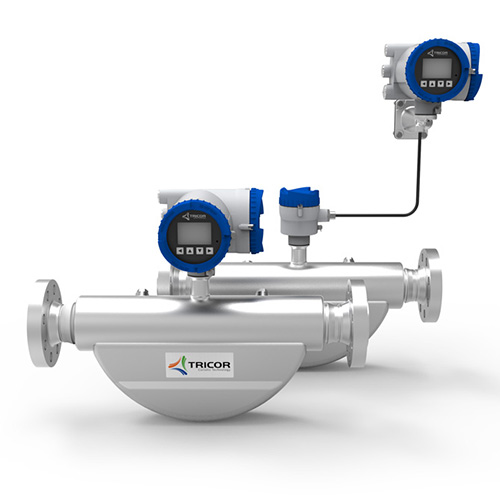

PRO Plus 系列 / TCMQ 070K质量流量计

TRICOR PRO Plus TCMQ 070K科氏力质量流量计的最大质量流量为70,700 kg/hr (2600磅/分钟)或10,700 bbl/天,标称管道尺寸为DN50(2″)。该仪表的精度为0.1%,能承受高达100bar(1450 psi)的压力。该仪表紧凑的结构允许安装在狭小的空间。有数字信号处理功能的变送器提供了一个现代化的人机界面,有强大的日志记录功能和先进的诊断功能。

压力额定值 最大到 100 bar 1450 psi
质量流量(最大值) 70,700 kg/h 2600 lb/min
体积流量(最大值) 70,700 l/h 311 gpm, 10,700 bbl/d (US)
标称管道尺寸 DN50 2″
  • 剂量快,反应时间短(最大.10 ms)
    高剂量准确性
  • 所有输出的刷新率为100 Hz
    适用于泵的监控,快速控制电路
  • 安装长度极短
    最适合大多数系统配置
  • 高零点稳定性,无漂移
    精确度与长期稳定性相结合
流量范围
质量流量(最大值) 70,700 kg/h, 2600 lb/min
体积流量(最大值) 70,700 l/h, 311 gpm, 10,700 bbl/d (US)
压力
压力额定值  最大到 100 bar, 1450 psi
精度(液体)¹
基本精度(质量流量)  流量范围的±0.1 %
质量流量重复性 流量范围的±0.05 %
基本精度(体积流量) 流量范围的±0.15 %
体积流量重复性  流量范围的±0.05 %
零点稳定性 全量程的±0.003 %
精度(气体)
基本精度(质量流量)  流量范围的±0.35 %
质量流量重复性 流量范围的±0.05 %
密度
密度范围 最大到 5000 kg/m³, 5.0 g/cm³
密度精度 ±5.0 kg/m³ (可选: ±0.5 g/m³)
  [±0.005 g/cm³ (可选: ±0.0005 g/cm³)]
密度重复性  ±0.25 kg/m³, ±0.00025 g/cm³
白利糖度(Brix) 0.1°Brix (1000/m³)
温度
介质温度范围 -60 °C … +200 °C (- 76 °F … +392 °F)
温度精度  ±0.5°C ±0.25 % of reading (±0.9°F ± 0.25% of reading)
材料(接液部件)
传感器 1.4404/AISI 316L
测量管  1.4301/AISI 304L
外壳  1.4404/AISI 316L
分流器 1.4404/AISI 316L
防爆认证²
ATEX  Zone 1: Group IIC, T3…T6
  Zone 21: Group IIIC, T3…T6
IECEx  Zone 1: Group IIC, T3…T6
  Zone 21: Group IIIC, T3…T6
cCSAus  Class I, II, III, Division I: Groups A, B, C, D, E, F, G
  Class I, Zone 1, Zone 21 IIIC, Zone 20 IIIC
EAC (TR-CU)  Zone 1: Group IIC, T3…T6
  Zone 21: Group IIIC, T3…T6
3A 认证
28–6 3-A Sanitary Standard for Flow Meters

¹ 标称的流量精度结合了重复性、线性和迟滞。
² 待定发布。

精度曲线–质量流量

精度曲线–体积流量
