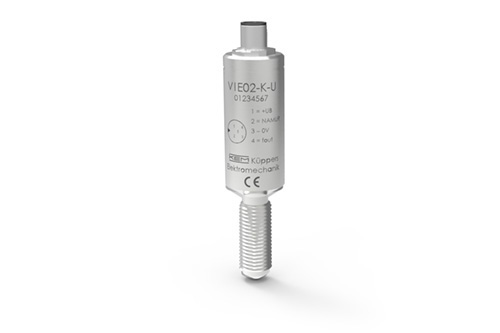

单通道感应式脉冲放大器(VIE 02)

单通道传感器，螺纹连接，适用于所有KEM流量计

VIE 02系列感应式脉冲放大器，用于铝制外壳的测量单元。我们建议在不锈钢外壳中的测量单元使用相同的载频式脉冲放大器VTE 02。

感应式传感器检测KEM流量计的转速。每个通过的齿都会被传感器无接触检测到，并在输出端产生一个脉冲。因此，每个脉冲会对应一个固定的容积，其频率就会对应于体积流量。有推挽式输出或NAMUR输出的版本可供使用(也可选NPN集电极开路)。

传感器采用标准的M14×1.5螺纹接口和流量计相连(也可选 UNF½”-20 接口)。因此，VIE 02适用于所有KEM测量单元。

技术数据

  • 电源电压：UB: +5 至 30 VDC，可调节，根据版本而定
  • 静态电流：IR < 1 mA
  • 频率范围：7 到 5000 Hz，视流量计而定
  • 环境温度：-40°C 至 +80°C [-40°F至+176°F]，视版本而定
  • 介质温度：-40°C 至 +150°C[-40°F至+302°F]
  • 输出信号：推挽式输出，NPN集电极开路(可选) 或者 NAMUR输出
  • 防爆认证：
    • ATEX: II 2G Ex IIC T4 Gb
    • IECEx: Ex ia IIC T4 Gb
    • cCSAus：
      • Class I, Div. 1, Groups A, B, C, D ; T4
      • Ex ia IIC T4 Ga
      • Class I, Zone 0 AEx ia IIC T4 Ga
