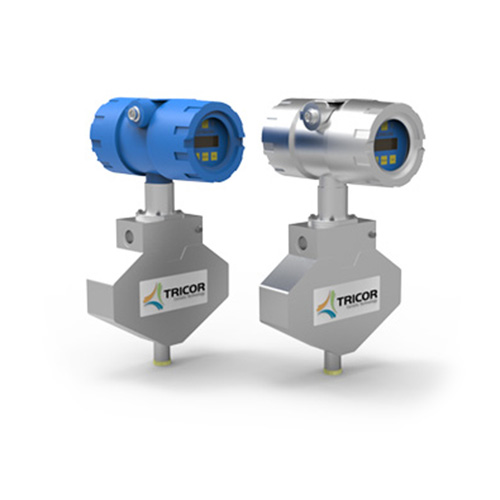

CLASSIC系列 / TCM 0650科氏力质量流量计

TRICOR CLASSIC系列TCM 0650科氏力质量流量计的最大质量流量为650 kg/hr (24 lb/min)或98 bbl/天,标称管道尺寸为DN4(1/8”),额定过程压力可达200 bar (2900 psi)。TCM 0650的标准精度是0.3%,如果使用自定义校准,则可能达到0.1%的精度。菱形(D形)管设计兼容了所有科氏力震荡管形状的最佳整体性能。这种机械设计的优点包括最优化的信噪比和减少外部振动的影响,从而提高零点的稳定性。

质量流量(最大值)  650 kg/h 24 lb/min
体积流量(最大值)  650 l/h 2.86 gpm, 98 bbl/d (US)
压力额定值  最大到 200 bar 2900 psi
标称管道尺寸 DN4 1/8″
  • 坚固耐用,无活动部件,使用寿命长
    提高生产力,降低维护成本
  • 自定义流量连接器和安装长度
    降低安装成本
  • 高重复性(流量±0.05%)
    提高产品性能
  • 高压选项:345 bar(5000 psi)¹
    广泛应用:加药,油漆,化学加注
流量范围
质量流量(最大值) 650 kg/h, 24 lb/min
体积流量(最大值) 650 l/h, 2.86 gpm, 98 bbl/d (US)
压力
压力额定值  最大到 200 bar, 2900 psi (可选: 最大到 345 bar, 5,000 psi)¹
精度(液体)²
基本精度(质量流量)³  流量范围的±0.3 % (可选: 最高到 ±0.1 %)
质量流量重复性 流量范围的±0.05 %
基本精度(体积流量)³ 流量范围的±0.4 % (可选: 最高到 ±0.15 %)
体积流量重复性 流量范围的±0.05 %
零点稳定性 全量程的±0.01 %
精度(气体)
基本精度(质量流量)³  流量范围的±1 % (可选: 最高到 ±0.5 %)
质量流量重复性 流量范围的±0.25 %
密度
密度范围 最高到2500 kg/m³, 2.5 g/cm³
密度精度³  ±1.0 kg/m³, ±0.001 kg/m³
密度重复性  ±0.5 kg/m³, ±0.0005 g/cm³
温度
介质温度范围 标准: -40 °C … +100 °C -(40 °F … +212 °F )
可选: -60 °C … +200 °C (-76 °F … +392 °F )
温度精度  ±1 °C ±0.5 % of reading (±1.8 °F ± 0.5% of reading )
温度重复性 ±0.2 °C (±0.36 °F)
材料(接液部件)
测量管 1.4404/AISI 316L
外壳 1.4404/AISI 316L
分流器 CF3M /AISI 316L
焊接合金  BNi-2
防爆认证
ATEX (Ex)  Zone 1: Group IIC 或者 IIB, T2…T4
ATEX (Exn)  Zone 2: II 3G Ex nA IIC T2…T4 Gc
IECEx (Ex)  Zone 1: Group IIC 或者 IIB, T2…T4
cCSAus (Ex1)  Class I, Division 1: Group A, B, C, D 或者 C, D, T2…T4
对于 Ex1, Ex3, EAC (TR-CU) 电子测量部分只适用于铝外壳。
ATEX + IECEx + cCSAus 三重认证(Ex3)  Zone 1: Group IIC 或者 IIB, T2…T4 和 Class I, Division 1: Group A, B, C, D 或者 C, D, T2…T4
对于 Ex1, Ex3, EAC (TR-CU) 电子测量部分只适用于铝外壳。只适用于分体式安装方式。
EAC (TR-CU)  Group IIC 或者 IIB, T2…T4
对于 Ex1, Ex3, EAC (TR-CU) 电子测量部分只适用于铝外壳。

¹ 200 bar的标准压力额定值是按照美国机械工程师协会ASME的标准。345 bar选项是非ASME级别的。
² 标称的流量精度结合了重复性、线性和迟滞。
³ 此规格请参照标准条件(更多的信息请参照TCM CLASSIC系列操作手册)。

液体:

标准(单点校准,基本精度:±0.3%)

TCM CLASSIC Liquid Accuracy Curve

定制(五点校准,基本精度:±0.1%)

气体:

标准(单点校准,基本精度:±1%)

定制(五点校准,基本精度:±0.5%)

TRICOR Coriolis Mass Flow Meters Accuracy Formula
