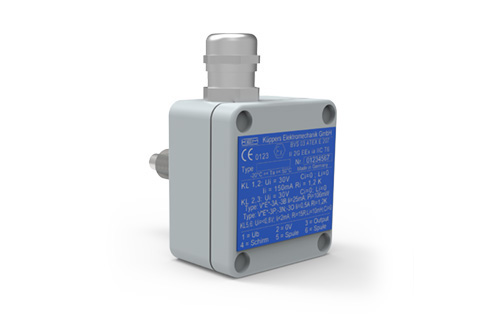

单通道载频式脉冲放大器(VTE Ex)

单通道传感器,带端子连接,所有KEM流量计均可旋拧连接

载频式传感器检测KEM流量计的转速。每个通过的齿都会被传感器无接触检测到,并在输出端产生一个脉冲。因此,每个脉冲会对应一个固定的容积,其频率就会对应于体积流量。适用于该应用有不同的输出版本:3线NPN输出, NAMUR防爆,集电极开路和3线PNP (不适用于Ex版本)。

传感器采用标准的M14×1.5螺纹接口和流量计相连(也可选 UNF½”-20 接口)。因此,VTE Ex 适用于所有KEM测量单元。电气连接是通过外壳中的螺丝端子接入的。

技术数据

  • 电源电压:UB: +7 到 29 VDC
  • 静态电流:IR < 4 mA
  • 频率范围:3 到 3000 Hz,视流量计而定
  • 环境温度:-20°C 至 +80°C [-4°F 至 +176°F],视版本而定
  • 介质温度:
    • 上限. +120°C [+248°F],流量计与电子壳体之间的距离至少为25mm
    • 上限. +150°C [+302°F],流量计与电子壳体之间的距离至少为65 mm
  • 输出信号:频率输出(多种模式)
  • 防爆认证:II 2G Ex IIC T4-T6
