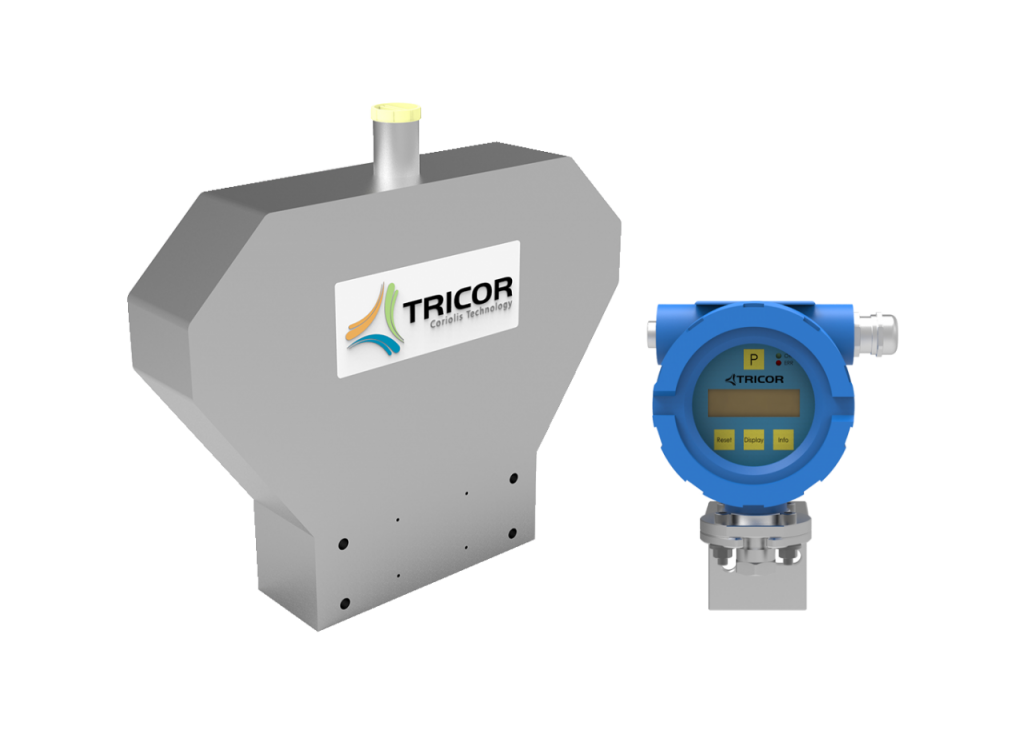

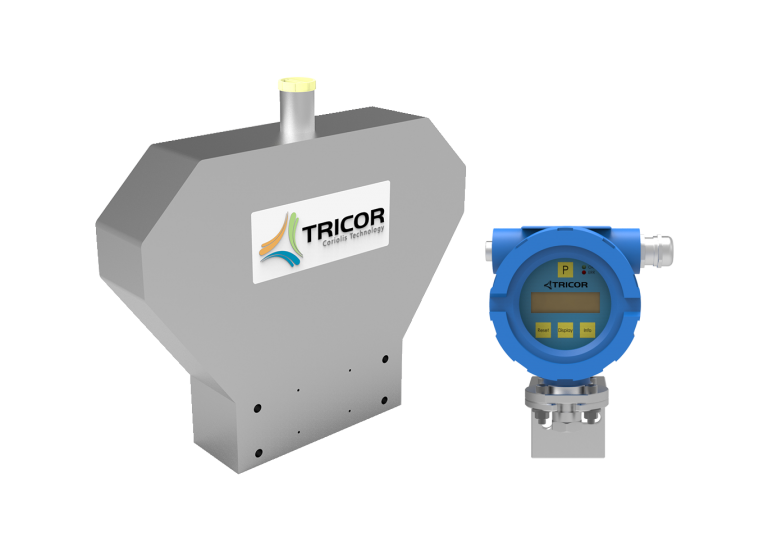

高压系列 / TCMH 0450科氏力气体&液体质量流量计
TCMH 0450是TRICOR公司的高压科氏力质量流量计，有三种压力额定值:414 bar、690 bar和1050 bar (6000 psi、10000 psi和15200 psi)。在化学加注的应用中(NACE认证)，U型管的材料可选择为316不锈钢或山特维克®合金HP 160，可以在加氢站的应用中有效地消除“氢脆化”现象。在加氢站的应用中，TCMH已经获得了MI-002 / OIML137认证。
| 标称流量: | ||
| 20°C 空气，压降10bar: | 394 kg/h @ 1050 bar | 14.5 lb/min @ 15,200 psi |
| 362 kg/h @ 690 bar | 13.3 lb/min @ 10,000 psi | |
| 316 kg/h @ 414 bar | 11.6 lb/min @ 6,000 psi | |
| 20°C H2，压降50 bar: | 254 kg/h @ 1050 bar | 9.30 lb/min @ 15,200 psi |
| 240 kg/h @ 875 bar | 8.80 lb/min @ 12,690 psi | |
| 222 kg/h @ 690 bar | 8.15 lb/min @ 10,000 psi | |
| 184 kg/h @ 414 bar | 6.75 lb/min @ 6,000 psi | |
| 压力额定值 | ||
| TCMH 0450-HC-SPPS (or -SPMS): | 1050 bar | 15,200 psi |
| TCMH 0450-HC-SRPS (or -SRMS) | 690 bar | 10,000 psi |
| TCMH 0450-HC-SSPS (or -SSMS): | 414 bar | 6,000 psi |
| P (1.4404/AISI 316L) = NACE compliant, M (HP160) = not NACE compliant. |
||
| 连接件 | 3/8” Autoclave (MP) | 其他连接方式可选 |
| 标称流量: | ||
| @ 850 kg/m³, 压降最大 2 bar: | 180 kg/h @ 1 cSt | 6.6 lb/min @ 1 cSt |
| 150 kg/h @ 10 cSt | 5.5 lb/min @ 10 cSt | |
| 65 kg/h @ 30 cSt | 2.4 lb/min @ 30 cSt | |
| 压力额定值: | ||
| TCMH 0450-HC-SPOS: | 1050 bar | 15,200 psi |
| TCMH 0450-HC-SROS: | 690 bar | 10,000 psi |
| TCMH 0450-HC-SSOS: | 414 bar | 6,000 psi |
| 连接件: | 3/8” Autoclave (MP) |
