TRICOR科氏力流量变送器9000系列

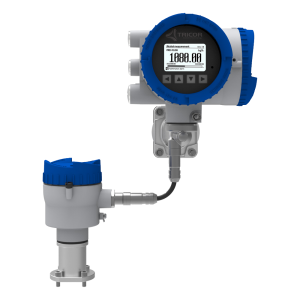

PRO 系列 / TCD9100 科氏力流量变送器

  • DSP数字信号处理技术
    适应于挑战性的测量
  • 图形化显示
    易于维护和支持
  • SD卡
    存储:日志、文档、硬件更新
  • 扩展日志记录功能
    改进的过程控制
  • 极快的速度
    在极短的加注周期内保持高精度
通用参数
显示 240 x 160 像素, 6 可编程视图菜单
电源 20…27 V DC or 100…240 V DC
功耗 7.5 W/15 VA
接口 HART® 7.2, Profibus PA/DP, Modbus® RTU, 插入式I/O卡的插槽
电缆 标准工业信号电缆可达200米长,2倍屏蔽双线或4线整体
外壳材料
防护等级 IP 65; 可选配IP67/NEMA 4X至IEC 529和DIN 40050 (1 mH20, 30分钟)。
温度 环境温度(传感器): -40 °C … +60 °C (-40 °F … +140 °F) Humidity max. 95 %
环境温度(显示): -20 °C … +60 °C (-4 °F … +140 °F)
储存运输温度: -20 °C … +70 °C (-4 °F … +158 °F)
即插即用的I/O卡 三个可配置通道的插件I/O卡
可配的插入式I/O卡 选1: [CH2, CH3, CH4][Signal I/O, Signal I/O, Signal I/O]
  选2: [CH2, CH3, CH4][Signal I/O, Signal I/O, Relay]
 I / O信号: 可配置的通用I/O通道频率,数字,电流输出或数字输入,电流隔离隔离电压500v
电流输出 0 … 20 mA or 4 … 20 mA (CH1 only 4 … 20 mA)
数字输出 Pulse: 41.6 μs … 5 s pulse duration, Frequency: 0 … 10 kHz, Active (short-circuit-protected): 0 … 24V DC, 110 mA, Passive: 3 … 30 V DC, max. 110 mA
继电器 Voltage-free contact, 30 V AC, 100 mA
数字输入 15 … 30 V DC, 2 … 15 mA
防爆认证*
ATEX (Ex): Zone 1: Group IIC 或者 IIB, T2…T4
ATEX (Exn): Zone 2: II 3G Ex nA IIC T2…T4 Gc
IECEx (Ex): Zone 1: Group IIC 或者 IIB, T2…T4
cCSAus (Ex1): Class 1, Division 1: Group A, B, C, D or C, D, T2…T6
对于 Ex1 只适用于铝外壳
* 待定发布

trd9x00

名称描述文件大小修改日期文件下载
产品规格 TCD9100&9200 科里奥利变送器技术数据表814.44 KB11-06-2020 文件下载Preview
技术数据 TCD9100&9200 科里奥利变送器技术数据表(英文)677.98 KB11-06-2020 文件下载Preview
使用手册 TCD9000 科里奥利变送器使用操作手册5.55 MB11-06-2020 文件下载Preview

PRO 系列 / TCD9200 科氏力流量变送器

  • DSP数字信号处理技术
    适应于挑战性的测量
  • 图形化显示
    易于维护和支持
  • SD卡
    存储:日志、文档、硬件更新
  • 扩展日志记录功能
    改进的过程控制
  • 极快的速度
    在极短的加注周期内保持高精度
通用参数
显示 240 x 160 像素, 6 可编程视图菜单
电源 20…27 V DC or 100…240 V DC
功耗 7.5 W/15 VA
接口 HART® 7.2, Profibus PA/DP, Modbus® RTU, 插入式I/O卡的插槽
电缆 l标准工业信号电缆可达200米长,2倍屏蔽双线或4线整体
外壳材料
防护等级 IP 65; 可选配IP67/NEMA 4X至IEC 529和DIN 40050 (1 mH20, 30分钟)。
温度 环境温度(传感器)r: -40 °C … +60 °C (-40 °F … +140 °F) Humidity max. 95 %
环境温度(显示): -20 °C … +60 °C (-4 °F … +140 °F)
储存运输温度: -20 °C … +70 °C (-4 °F … +158 °F)
即插即用的I/O卡 三个可配置通道的插件I/O卡
可配的插入式I/O卡 选1: [CH2, CH3, CH4][Signal I/O, Signal I/O, Signal I/O]
  选2: [CH2, CH3, CH4][Signal I/O, Signal I/O, Relay]
 I / O信号: 可配置的通用I/O通道频率,数字,电流输出或数字输入,电流隔离隔离电压500v
电流输出 0 … 20 mA or 4 … 20 mA (CH1 only 4 … 20 mA)
数字输出 Pulse: 41.6 μs … 5 s pulse duration, Frequency: 0 … 10 kHz, Active (short-circuit-protected): 0 … 24V DC, 110 mA, Passive: 3 … 30 V DC, max. 110 mA
继电器 Voltage-free contact, 30 V AC, 100 mA
数字输入 15 … 30 V DC, 2 … 15 mA
防爆认证*
ATEX (Ex): Zone 1: Group IIC 或者 IIB, T2…T4
ATEX (Exn): Zone 2: II 3G Ex nA IIC T2…T4 Gc
IECEx (Ex): Zone 1: Group IIC 或者 IIB, T2…T4
cCSAus (Ex1): Class 1, Division 1: Group A, B, C, D or C, D, T2…T6
对于 Ex1 只适用于铝外壳。
* 待定发布

trd9x00

名称描述文件大小修改日期文件下载
产品规格 TCD9100&9200 科里奥利变送器技术数据表814.44 KB11-06-2020 文件下载Preview
技术数据 TCD9100&9200 科里奥利变送器技术数据表(英文)677.98 KB11-06-2020 文件下载Preview
使用手册 TCD9000 科里奥利变送器使用操作手册5.55 MB11-06-2020 文件下载Preview
