TRICOR科氏力流量计8000系列

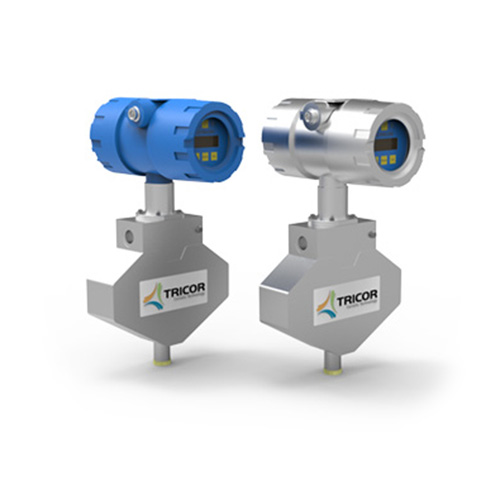

TRICOR CLASSIC系列 / TCE 8000/8100 科氏力流量变送器-一体式

  • 简洁界面和工厂预配置
    开箱即用,降低安装成本
  • 可编程输入控制和输出
    传输瞬时流量、累积流量、密度或温度参数
  • 有危险区域使用许可证
    可适应于几乎所有的工厂作业环境
通用参数
显示 LCD背光显示屏, 132 x 32 dot
电源 24 V DC or 90 … 264 V (依据型号不同)
功耗 max. 13 W (AC), 4 W (DC)
通讯接口 RS485 (Modbus RTU), HART®, Foundation Fieldbus®
  其他选项可咨询
外壳材料 铸铝 (可选: 1.4404/AISI 316L 不锈钢)
防护等级 IP65 (IP66/IP67 可选)
编程界面 通过前面板,或者通过
Windows-based TRICOR 编程软件 (Modbus)
电气连接 cage clamp 接线端子
温度 环境温度: (AC): -40 °F … +122 °F (-40 °C … +50 °C) (DC): -40 °F … +158 °F (-40 °C … +70 °C)
储存和运输温度: -40 °F … +176 °F (-40 °C … +80 °C)
电磁兼容性(EMC) 通过 EN 61000-6-4 和 61000-6-2
重量 铸铝外壳: 3.8 kg/8.4 lb (3 米 cable)
1.4404/AISI 316L 不锈钢外壳: 6.15 kg/13.56 lb
模拟输出
 电流输出(2 x) 4 … 20 mA passive, two-wire, isolated
分辨率 14 bit
线性 ±0.05 % (满量程)
温度漂移 0.05 % per 10 K
负载 < 620 Ω (at 24 V supply)
输出值 可编程: 瞬时流量,累积流量,密度,温度
脉冲输出
频率范围 0.5 – 10,000 Hz
输出信号 主动的推挽式输出
输入和输出状态
输出状态 推挽式输出
(in TOTAL mode: 0.5 – 100 Hz; in FREQUENCY mode: 0.5 – 10,000 Hz)
输入控制  可编程
模拟输入(选项)
输入类型  4 … 20 mA active for two-wire passive pressure sensor
分辨率 12 bit
线性 ±0.05 % (满量程)
温度漂移 0.05 % per 10 K
电源 > 20 V (at 20 mA sensor current)
防爆认证
ATEX (Ex)  Zone 1: Group IIC 或者 IIB, T2…T4
ATEX (Exn)  Zone 2: II 3G Ex nA IIC T2…T4 Gc
IECEx (Ex)  Zone 1: Group IIC 或者 IIB, T2…T4
cCSAus (Ex1)  Class 1, Division 1: Group A, B, C, D 或者 C, D, T2…T4
对于 Ex1 电子测量部分只适用于铝外壳
 ATEX + IECEx + cCSAus三重认证 Zone 1: Group IIC 或者 IIB, T2…T4 and
Class 1, Division 1: Group A, B, C, D 或者 C, D, T2…T4
对于 Ex3 电子测量部分只适用于分体式和铝外壳
EAC (TR-CU)  Group IIC 或者 IIB, T2…T4
对于 EAC (TR-CU) 电子测量部分只适用于铝外壳
电磁兼容性(EMC) EN 61000-6-4, EN 61000-6-2

tce8x00 compact & wall mount

名称描述文件大小修改日期文件下载
产品规格 TCE8000&8100 科里奥利变送器技术数据表851.67 KB11-06-2020 文件下载Preview
技术数据 TCE8000&8100 科里奥利变送器技术数据表(英文)702.32 KB11-06-2020 文件下载Preview
使用手册 TCE 8000 安装使用手册2.79 MB11-06-2020 文件下载Preview
使用手册 TCE 8000 快速使用指南853.82 KB11-06-2020 文件下载Preview
使用手册 TCE 8000 Modbus(RTU) 使用手册1.02 MB11-06-2020 文件下载Preview
使用手册 TCE 8000应用于危险场合的安装使用手册1.17 MB11-06-2020 文件下载Preview
使用手册 TCE 8000 HART 通讯协议使用手册1.47 MB11-06-2020 文件下载Preview

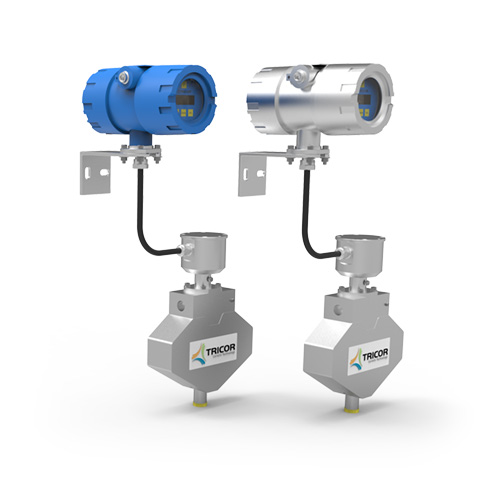

TRICOR CLASSIC系列 / TCE 8000/8100 科氏力流量变送器-墙装式

墙装式多变量科氏力流量变送器,可输出瞬时流量、累积流量、密度、温度
输出:
模拟电流输出(最高2)
脉冲/频率输出(0.5 – 10,000 Hz)
状态输出
可编程输入控制
通讯接口
RS485
HART®
Foundation Fieldbus®
LCD显示屏
危险区域防爆认证:
ATEX
IECEx
cCSAus
通用参数
显示 LCD背光显示屏, 132 x 32 dot
电源 24 V DC or 90 … 264 V (依据型号不同)
通讯接口 RS485 (Modbus RTU), HART®, Foundation Fieldbus®
其他选项可咨询
外壳材料 铸铝 (可选: 1.4404/AISI 316L 不锈钢)
防护等级 IP65 (IP66/IP67 可选)
功耗 max. 13 W (AC), 4 W (DC)
电气连接 cage clamp 接线端子
温度 环境温度: -40 °F … +158 °F (-40 °C … +70 °C)
储存和运输温度: -40 °F … +176 °F (-40 °C … +80 °C)
重量 铸铝外壳: 3.8 kg/8.4 lb (3 米 cable)
1.4404/AISI 316L 不锈钢外壳: 6.15 kg/13.56 lb
编程界面 通过前面板,或者通过
Windows-based TRICOR 编程软件 (Modbus)
电磁兼容性(EMC) 通过 EN 61000-6-4 和 61000-6-2
模拟输出
 电流输出(2 x) 4 … 20 mA passive, two-wire, isolated
分辨率 14 bit
线性 ±0.05 % (满量程)
温度漂移 0.05 % per 10 K
负载 < 620 Ω (at 24 V supply)
输出值 可编程: 瞬时流量,累积流量,密度,温度
脉冲输出
频率范围 0.5 – 10,000 Hz
输出信号 主动的推挽式输出
输入和输出状态
输出状态 推挽式输出
(in TOTAL mode: 0.5 – 100 Hz; in FREQUENCY mode: 0.5 – 10,000 Hz)
输入控制  可编程
模拟输入(选项)
输入类型  4 … 20 mA active for two-wire passive pressure sensor
分辨率 12 bit
线性 ±0.05 % (满量程)
温度漂移 0.05 % per 10 K
电源 > 20 V (at 20 mA sensor current)
防爆认证
ATEX (Ex)  Zone 1: Group IIC 或者 IIB, T2…T4
ATEX (Exn)  Zone 2: II 3G Ex nA IIC T2…T4 Gc
IECEx (Ex)  Zone 1: Group IIC 或者 IIB, T2…T4
cCSAus (Ex1)  Class 1, Division 1: Group A, B, C, D 或者 C, D, T2…T4
对于 Ex1 电子测量部分只适用于铝外壳
 ATEX + IECEx + cCSAus三重认证 Zone 1: Group IIC 或者 IIB, T2…T4 and
Class 1, Division 1: Group A, B, C, D 或者 C, D, T2…T4
对于 Ex3 电子测量部分只适用于分体式和铝外壳
EAC (TR-CU)  Group IIC 或者 IIB, T2…T4
对于 EAC (TR-CU) 电子测量部分只适用于铝外壳
电磁兼容性(EMC) EN 61000-6-4, EN 61000-6-2

tce8x00 compact & wall mount

名称描述文件大小修改日期文件下载
产品规格 TCE8000&8100 科里奥利变送器技术数据表851.67 KB11-06-2020 文件下载Preview
技术数据 TCE8000&8100 科里奥利变送器技术数据表(英文)702.32 KB11-06-2020 文件下载Preview
使用手册 TCE 8000 安装使用手册2.79 MB11-06-2020 文件下载Preview
使用手册 TCE 8000 快速使用指南853.82 KB11-06-2020 文件下载Preview
使用手册 TCE 8000 Modbus(RTU) 使用手册1.02 MB11-06-2020 文件下载Preview
使用手册 TCE 8000应用于危险场合的安装使用手册1.17 MB11-06-2020 文件下载Preview
使用手册 TCE 8000 HART 通讯协议使用手册1.47 MB11-06-2020 文件下载Preview

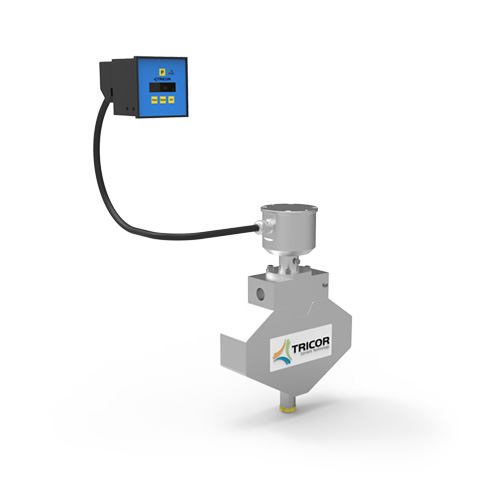

TRICOR CLASSIC系列 / TCE 8000 科氏力流量变送器-面板安装型

面板安装型多变量科氏力流量变送器,可输出瞬时流量、累积流量、密度、温度
输出:
模拟电流输出(最高2)
脉冲/频率输出(0.5 – 10,000 Hz)
状态输出
可编程输入控制
通讯接口
RS485
HART®
Foundation Fieldbus®
LCD显示屏
危险区域防爆认证:
ATEX
IECEx
cCSAus
常用参数
显示 LCD背光显示屏, 132 x 32 dot
电源 24 V DC, ±20 % or 90 … 264 V (依据型号不同)
编程界面 通过前面板,或者通过Windows-based TRICOR 编程软件 (Modbus)
通讯接口 RS485 (Modbus RTU), HART®, Foundation Fieldbus®, 其他选项可咨询
电磁兼容性(EMC) 通过 EN 61000-6-4 和 61000-6-2
功耗 max. 13 W (AC), 4 W (DC)
电气连接 cage clamp 接线端子
外壳材料 Noryl
防护等级 front: IP50, rear: IP30
重量 0.4 kg/0.88 lb
温度 环境温度 (AC): -32 °F … +104 °F (0 °C … +40 °C) (DC): 32 °F … +140 °F (0 °C … +60 °C)
储存和运输温度: -4 °F … +158 °F (-20 °C … +70 °C)
模拟输出
 电流输出(2 x) 4 … 20 mA passive, two-wire, isolated
分辨率 14 bit
线性 ±0.05 % (满量程)
温度漂移 0.05 % per 10 K
负载 < 620 Ω (at 24 V supply)
输出值 可编程: 瞬时流量,累积流量,密度,温度
脉冲输出
频率范围 0.5 – 10,000 Hz
输出信号 主动的推挽式输出
输入和输出状态
输出状态 推挽式输出
(in TOTAL mode: 0.5 – 100 Hz; in FREQUENCY mode: 0.5 – 10,000 Hz)
输入控制  可编程
模拟输入(选项)
输入类型  4 … 20 mA active for two-wire passive pressure sensor
分辨率 12 bit
线性 ±0.05 % (满量程)
温度漂移 0.05 % per 10 K
电源 > 20 V (at 20 mA sensor current)
